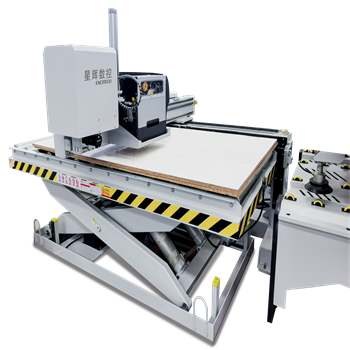

E4 eelmärgistamise pesamasinad Väga automatiseeritud pesastamislahendus koos automaatse peale- ja mahalaadimissüsteemiga. Täielik laadimise, pesastamise, puurimise ja mahalaadimise töötsükkel viiakse läbi automaatselt, mille tulemuseks on maksimaalne tootlikkus ja nullseisuaeg.
E4 eelmärgistamise pesamasinad
Tootekirjeldus
Väga automatiseeritud pesitsuslahendus automaatse peale- ja mahalaadimissüsteemiga. Täielik laadimise, pesastamise, puurimise ja mahalaadimise töötsükkel viiakse läbi automaatselt, mille tulemuseks on maksimaalne tootlikkus ja nullseisuaeg. Maailma esmaklassilised komponendid – Itaalia kõrgsageduslik elektrivõll, kontrollerisüsteem ja puuripank, Saksa spiraalsed hammaslatt- ja hammasrattaajamid, Jaapani isemäärevad ja tolmukindlad nelinurksed lineaarsed juhikud ja ülitäpsed planetaarülekande reduktorid jne. Tõeliselt mitmekülgne – pesastamine, ruuter, vertikaalne puurimine ja graveerimine kõik ühes. Sobib hästi paneelmööbli, kontorimööbli, kappide tootmiseks.
Soovi korral saadaval automaatne märgistamismasin Zebra ZTL410 printeriga.
Tunnusjoon:
seeria |
E4-1224D |
Reisi suurus |
2500 * 1260 * 200 mm |
Töömõõt |
2440 * 1220 * 70 mm |
Laadimis- ja mahalaadimiskiirus |
15 m/min |
Edasikandumine |
X Y hammaslatt, Z kuulkruvi ajam |

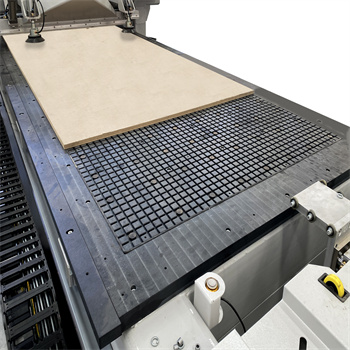

Tabeli struktuur |
Kahekihiline vaakumlaud |
Spindli võimsus |
9,6 kW/12 kW |
Spindli kiirus |
24000 pööret minutis |
Töökiirus |
25m/min |
Tööriistade ajakiri |
Karussell |
Tööriistade pilud |
8/12 |
Sõidusüsteem |
Yaskawa |
Pinge |
AC380/3PH/50HZ |
Kontroller |
OSAI/Syntec |
Üksikasjalikud pildid
1. HSD spindel puurimisseadmega
HSD spindel: 9kw, suurem võimsus saadaval nõudmisel.
Itaalia puurpank: 5+4 puuri
2.Automaatne vöötkoodi märgistamise masin
Automaatne vöötkoodimärgistussüsteem, kiirem kui tööstuse keskmine märgistamiskiirus, kõrge tootlikkus.

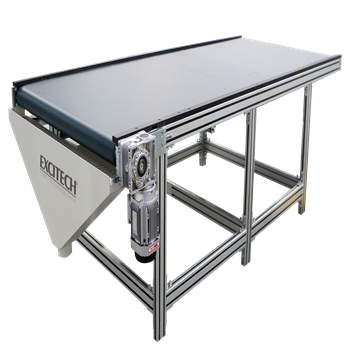

3.Automaatne mahalaadimissüsteem
4.Karusselltööriistade vahetaja
Karussell-tööriistade vahetaja CNC-masina pesastamisel on tööriistade vahetamine kiirem ja lihtsam.
5.Jaapani YASKAWA servomootor
Jaapani SHIMPO reduktor, vähendatud müra, kõrge täpsus ja ühtlane jõudlus.
6.Jaapani THK juhtsiin
Näidis
Rakendus:
Mööbel: sobib ideaalselt kapiukse, puitukse, täispuidust mööbli, paneelpuitmööbli, akende, laudade ja toolide jms töötlemiseks.
Muud puittooted: stereoboks, arvutilaud, muusikariistad jne.
Sobib hästi paneelide, isoleermaterjalide, plasti, epoksüvaigu, süsiniku segu jne töötlemiseks.
Dekoratsioon: akrüül, PVC, tihedusplaat, tehiskivist, orgaaniline klaas, pehmed metallid nagu alumiinium ja vask jne.
